GCS74-Ⅳ型氮氣加壓控制系統（1控4）產品信息

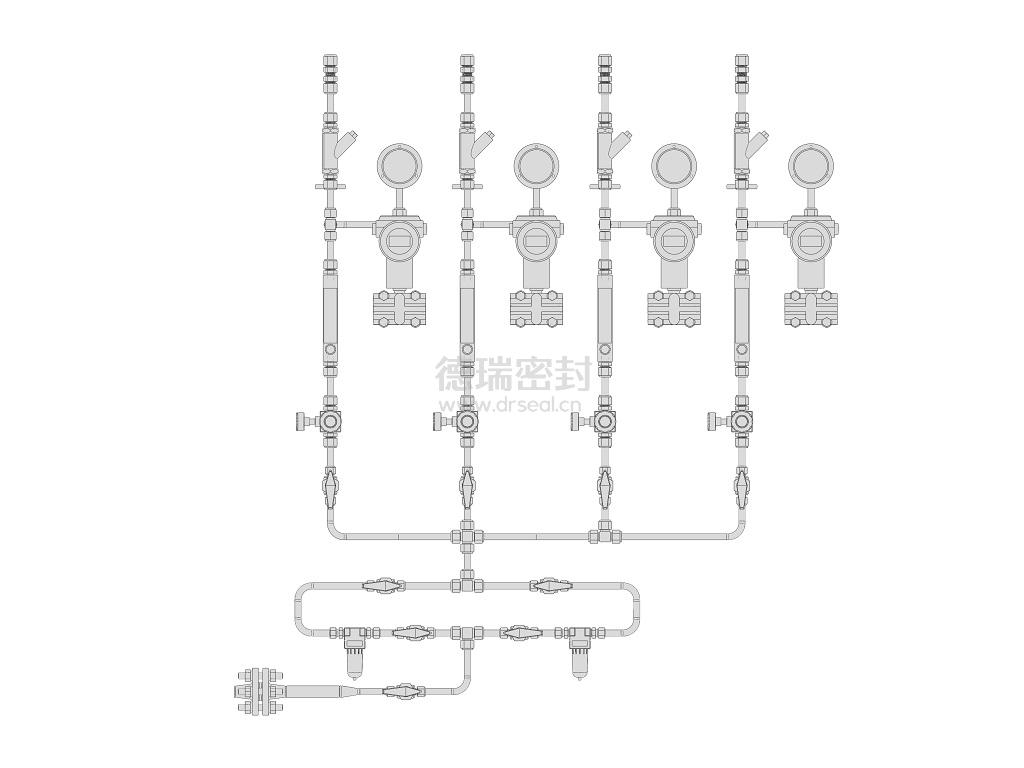

依據API682-Plan74標準設計，本系統與干氣密封配套使用，為干氣密封提供干凈、壓力穩定的氣源，保證干氣密封的穩定運行。系統主要包含管路接頭、球閥、過濾器、減壓閥、壓力表、壓力變送器、流量計、單向閥等部件。

111

技術特點

1. 一般用于布置方式3密封（兩密封端面之間壓力大于密封腔壓力），由外部氣源向密封提供密封氣體，經過干氣密封控制系統調節、控制、監測，為密封提供干凈、壓力穩定的氣源，保證密封的穩定運行，密封氣壓力要保持高于密封腔的壓力。

2. GCS74-Ⅱ型氮氣加壓控制系統可以實現一套系統為多套密封提供氣源，主要包含過濾單元、壓力控制單元、流量監測單元。

3. 外部氣源進入系統，首先進入過濾單元過濾掉氣體中可能存在的顆粒，然后經過壓力控制單元調節至密封所需壓力，進入流量計、壓力表、壓力變送器，最后進入密封。

4. 密封系統面板采用不銹鋼設計，管道選用不銹鋼拋光管，卡套式連接。

5. 根據用戶工況和需求進行配置。

典型應用

適用介質

性能參數

材料選擇
