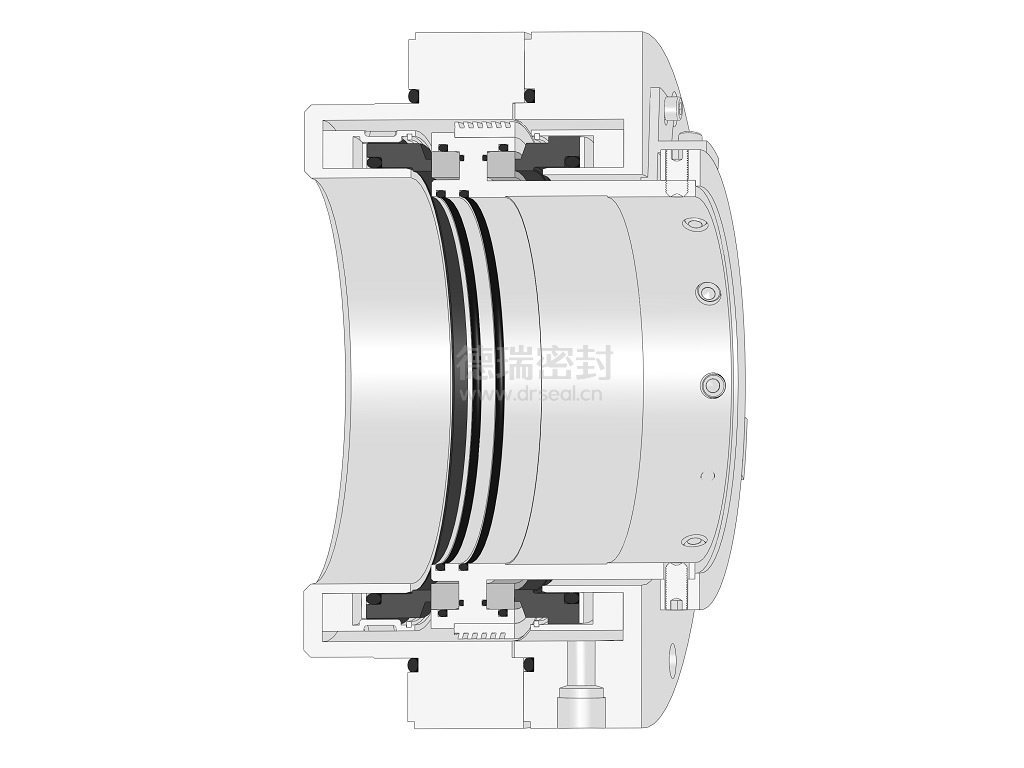

依據API682標準，為滿足API610腔體尺寸的設備而設計，可承受6.0MPa壓力。產品包含軸套、旋轉環、靜止環、泵效環、輔助密封、補償組件、密封端蓋、傳動組件等部件。
1. 雙端面靜止型彈簧機械密封，面對面雙布置；
2. 高強度、高性能的密封材料，實現最佳性能；
3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；
4. 靜止式多彈簧設計，減少離心力對彈簧的影響，保持彈簧和密封性能的穩定；
5. 設計內部循環裝置，提高流體循環效率，改善密封工作環境；
6. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；
7. 高可靠的傳動設計，有效防止打滑；
8. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤；
9. 產品設計符合API682標準，第2、3類別，布置方式3，A型結構；
10. 滿足API610腔體尺寸。
主要應用在介質本身不能形成液膜的和輸送有毒、有害，易燃、易爆介質帶有旋轉軸的工況設備。
適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質的溶液。
- 壓 力：0~6.0MPa
- 溫 度：-40~260℃
- 線速度：≤50m/s
- 金屬材料:304、316L、2205、2507
- 彈性元件:316L、Hastelloy "C"
- 密 封 環：SiC、WC、Graphite
- 密 封 圈：FKM、FFKM、EPDM、NBR、OMNISEAL
方案選型：
需要隔離液系統或緩沖液系統為密封運行提供潤滑、冷卻，隔離液壓力一般高于腔體壓力0.14~0.41MPa。內側密封根據工況可選用Plan11、21或32沖洗方案，隔離液系統一般可選用Plan53A或53B，也可選用Plan54沖洗方案。
